1. 卓越的热管理能力
高热导率：氮化铝（AlN）的热导率达 170-200 W/m·K，是传统环氧树脂（0.2 W/m·K）的千倍，可快速传导芯片产生的热量，避免局部过热导致性能衰减。例如，在新能源汽车的IGBT模块中，AlN基板能将结温降低 30-50°C，显著提升器件寿命。
低热膨胀系数：陶瓷材料（如Al₂O₃的热膨胀系数为 6.5×10⁻⁶/°C）与硅芯片（3×10⁻⁶/°C）高度匹配，减少温度循环下的界面应力，避免焊点开裂。某卫星通信模块测试表明，陶瓷封装在-55°C至125°C循环下的失效概率比塑料封装低 90%。
2. 优异的电学性能
高频信号低损耗：氮化铝的介电常数低至 8.8（1MHz），介电损耗仅 0.0003，使其成为5G毫米波射频器件的理想选择。例如，5G基站PA模块采用AlN基板后，信号传输效率提升 15%。
超高电绝缘性：氧化铝陶瓷的电阻率高达 10¹⁴ Ω·cm，可承受 15 kV/mm 的击穿电压，有效隔离高密度电路，防止漏电与短路。
3. 机械与化学稳定性
高强度与耐磨性：氮化硅（Si₃N₄）的硬度达 莫氏9级，抗弯强度超过 800 MPa，适用于航空发动机传感器等强振动环境。

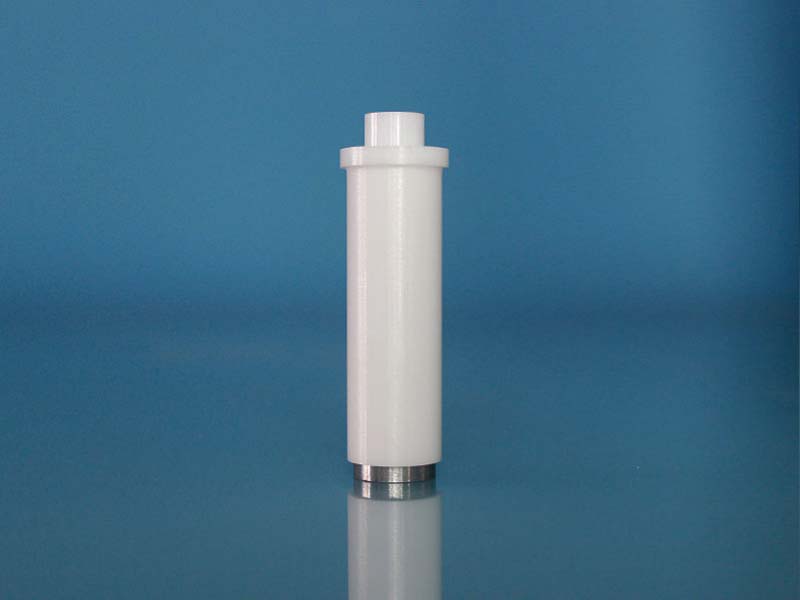

耐腐蚀与生物兼容性：氧化锆（ZrO₂）在强酸、强碱环境中年腐蚀率低于 0.01 mm/年，且无生物毒性，已用于植入式医疗设备的封装。
二、加工技术特点：精密制造的突破
1. 先进金属化工艺
直接敷铜（DBC）技术：通过高温（1065°C）共烧将铜箔与陶瓷基板结合，界面强度达 50 MPa，支持 500 A/cm² 的电流密度，广泛应用于电动汽车的功率模块。
多层共烧技术（LTCC/HTCC）：低温共烧陶瓷（LTCC）可实现 20层以上 的三维电路集成，线宽精度达 50 μm，用于毫米波雷达天线封装。
2. 精密加工能力
激光微孔加工：紫外激光钻孔直径可控制在 30 μm 以内，满足高密度互连需求。例如，某MEMS压力传感器的气密腔体通过激光加工实现 0.1 μm 级密封精度。
流延成型与丝网印刷：流延工艺可制备 0.1 mm 超薄陶瓷基板，丝网印刷金属线路精度达 ±10 μm，适配微型化芯片封装。
3. 环保与成本控制
废料循环利用：陶瓷加工碎屑经粉碎后可100%回用，材料综合利用率达 95%，降低生产成本。
无污染工艺：水基流延成型替代有机溶剂工艺，VOC排放减少 80%，符合RoHS标准。
总结
陶瓷封装通过 “材料-工艺-设计” 的协同创新，在热管理、电性能、可靠性等维度建立起技术壁垒。随着新能源汽车、6G通信、量子计算等新兴领域对封装要求的升级，陶瓷封装将持续向 高集成、智能化、可持续 方向演进，成为电子工业不可替代的核心技术支柱。对于追求性能极限的科技企业而言，掌握陶瓷封装技术即意味着抢占下一代电子器件的制高点。
