氧化铍粉末被国际癌症研究机构（IARC）列为1类致癌物，吸入后可能引发慢性铍病（肺部纤维化）甚至肺癌。因此，毒性防护是氧化铍陶瓷加工的首要任务。具体措施包括：使用配备负压除尘系统的全封闭专用机床（如陶瓷雕铣机），防止粉尘外泄；操作者需穿戴正压防护服、N99级口罩、护目镜及手套，严禁皮肤直接接触粉尘；车间需达到ISO 5级（百级）洁净度，并定期检测空气中铍浓度（限值≤0.01 μg/m³）；粉尘与废料必须密封收集，由专业环保团队进行无害化处理（如固化填埋）。虽然完全烧结的氧化铍陶瓷块体无毒，但加工过程中产生的碎屑、粉尘仍具高危毒性，需全程防护。
二、加工工艺控制：破解高硬高脆难题

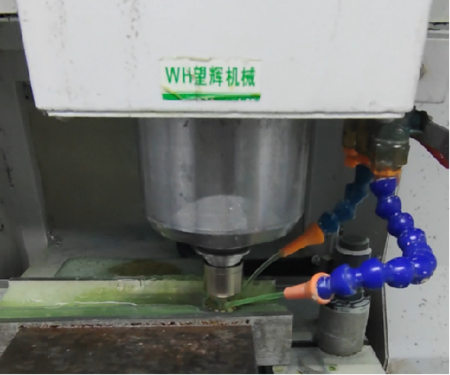

氧化铍陶瓷硬度高、脆性大，加工难度极高。刀具选择至关重要，通常采用金刚石或立方氮化硼（CBN）刀具，其硬度需匹配BeO的HV2000+特性，以避免快速磨损。切削参数的优化也极为关键，推荐低进给量（≤0.05 mm/rev）与高切削速度（＞200 m/min）的组合，以减少应力集中。此外，结合超声振动辅助切割或激光加工可有效降低崩边风险。由于BeO热导率高，加工时切削区温度易超800℃，因此需配合液氮或低温冷风强制降温，防止热裂纹的产生。对于精密表面处理，电子器件封装要求表面粗糙度Ra<0.1μm，推荐采用化学机械抛光（CMP）或超声振动磨料流抛光（UVAFP）。
三、成型与烧结工艺：避免开裂与性能劣化
低温等静压成型是氧化铍陶瓷加工的重要环节。胚料需预冷至3~5℃并维持5~8小时，成型压力需精确控制，以防止密度不均。烧结过程中，温度控制极为关键，需在1900℃以上进行高温烧结，同时添加复合助剂（如Fe₂O₃+MgO）以降低烧结温度，但需平衡杂质残留与致密度。为避免晶粒过度生长导致强度下降，二次烧结时间应控制在4小时以内。
四、特殊处理技术
烧结后的器件需进行多槽式分级清洗，包括碱性脱脂、纯水超声、酸中和和超纯水漂洗，以避免离子残留影响电性能。对于微电子封装外壳的标刻，需采用短脉冲激光，避免热损伤，并控制刻痕深度≤20μm。
五、成本与资质管理
氧化铍陶瓷加工设备成本高昂，必须使用高刚性CNC机床（如陶瓷专用雕铣机）和激光切割机以减少振动。在国内，仅少数企业具备安全生产许可，加工过程需严格符合《职业病防治法》及GB/T 17841标准。
总结
氧化铍陶瓷加工是“安全-精度-工艺”三重挑战的结合。毒性防护方面，全封闭设备和顶级个人防护是保障生命安全的关键；工艺精细化方面，金刚石刀具低温切削、分级烧结、纳米抛光等技术缺一不可；合规性方面，资质与环保处理不可妥协。未来，氧化铍陶瓷加工的发展方向包括机器人自动化隔离操作和低温干式切削技术，以兼顾安全与效率
