玻璃陶瓷加工的精细之道：关键注意事项与优化策略

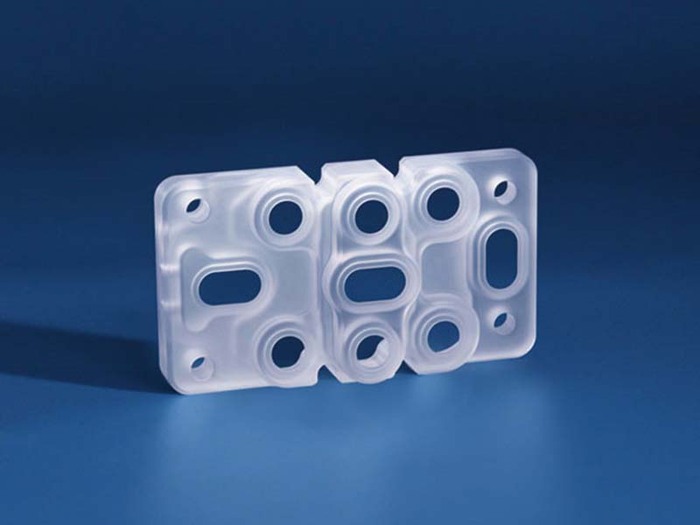

玻璃陶瓷，如石英玻璃、氧化锆陶瓷等，因其独特的物理特性和广泛的应用场景，在现代工业中占据着重要地位。然而，加工这类材料需要兼顾材料特性、设备精度、工艺参数及安全防护等多个方面。本文将详细介绍玻璃陶瓷加工过程中的关键注意事项及优化策略，帮助从业者提升加工效率和产品质量。

一、材料预处理与选择

玻璃陶瓷的高硬度（如氧化锆莫氏硬度≥9）和脆性是加工过程中需要特别关注的特性。这些特性容易导致加工时出现崩边和微裂纹。因此，在加工前，必须确认材料的纯度和均匀性。如果杂质或气孔率超过 2%，表面质量（Ra 值）会显著下降，从 0.1μm 升至 0.6μm。为了减少切削时的热应力裂纹风险，建议对材料进行低温预热（温度不超过 120℃）。

在选择坯料时，优先选用晶粒尺寸≤0.1μm 的细晶材料。这种材料的崩边率可以降低至 5%以下，从而显著提高加工质量。

二、设备与刀具管理

加工玻璃陶瓷时，应采用高刚性床身（如米汉纳铸铁）和四导轨支撑结构的机床。这种配置可以确保定位精度达到 ±0.002mm，主轴径向跳动控制在 0.003mm 以内。此外，机床的温控精度需达到 ±0.5℃，以避免热变形对加工精度的影响。对于五轴联动设备，定期校准机床精度，特别是验证 RTCP 误差补偿功能，是确保加工精度的关键步骤。

刀具的选择同样重要。金刚石涂层刀具（硬度 10,000 HV）或 CBN 刀具是加工玻璃陶瓷的理想选择。刀具的几何设计也很关键，刃口半径应小于 5μm，前角 15°–25°、后角 10°–12°，这样的设计可以有效降低切削应力。在使用过程中，需密切监控刀具磨损情况。一旦刃口磨损量超过 0.1μm，表面粗糙度 Ra 值将上升 50%，因此建议每 4 小时检测并更换刀具。此外，采用 20–40kHz 高频振动的超声辅助刀具可以减少切削力 30%，并降低崩边率 80%。

三、加工参数优化

加工参数的优化对提高加工效率和质量至关重要。在粗加工阶段，切深应控制在 0.1–0.2mm，转速 30,000–40,000 RPM，进给速度 0.5–1.0m/min，同时使用水基冷却液喷雾进行冷却。在精加工阶段，切深应减小至 0.01–0.05mm，转速提高到 40,000–60,000 RPM，进给速度控制在 0.3m/min 以内，采用微量润滑（MQL）或液氮冷却。需要注意的是，精加工阶段进给速度超过 0.5m/min 容易触发共振，因此需要动态调整进给速度。

切削区温度应严格控制在 200℃以下。使用乙醇喷雾或液氮冷却可以将温度降低 50%，有效抑制热裂纹的产生。加工完成后，工件应在恒温环境中缓慢冷却，降温速率不超过 5℃/min，以避免因温度变化过快导致的热应力。

四、安全与防护措施

在加工过程中，必须采取有效的物理危害防护措施。为防止崩溅，操作人员应穿戴防割手套、护目镜及全身防护服。搬运大尺寸玻璃陶瓷时，应使用真空吸盘吊具，避免人工抬运导致碰撞破裂。同时，应配备密闭操作台和局部排风系统，操作人员需佩戴防尘口罩，以防止吸入 SiO₂ 粉尘。在玻璃纤维加工区，还需额外使用护肤油膏，防止皮肤受到刺激。

在高温区域（如熔融区，温度超过 1500℃）作业时，操作人员需穿戴防火绝缘装备，并佩戴防红外线眼镜。如果压制成型机的噪音超过 90dB，应配备降噪耳塞或耳罩，并限制单次暴露时间不超过 4 小时。

在进行设备维护前，必须切断电源并悬挂警示牌。清理皮带输送机时，应使用专用工具，严禁徒手操作。

五、质量保证与检测

为了确保加工质量，应集成力传感器与 AI 系统（如鑫腾辉“灵眸系统”），实时监测切削力波动，控制在 ±5% 以内。一旦出现异常，系统将自动降速。同时，使用激光共聚焦显微镜在线检测表面微裂纹（深度超过 2μm），确保加工质量。

加工完成后，可采用激光抛光技术进一步提升表面质量。例如，精加工后的 Ra 值可从 0.2μm 降至 0.05μm，适用于半导体基板等高精度要求的加工。最后，使用三坐标测量机（CMM）检测几何公差（平面度≤0.005mm），并与 CAD 模型进行比对，验证加工精度。

总结

玻璃陶瓷加工需要遵循“低温切削、微量进给、高频监控”的核心原则。在材料层面，应优选细晶坯料并进行预热处理；在工艺层面，采用金刚石刀具、分层切削和超声辅助技术；在安全层面，配备防崩溅装备并控制粉尘和噪音；在质量层面，利用 AI 在线监控和激光抛光进行后处理。通过这些综合措施，可以有效提升玻璃陶瓷加工的质量和效率，满足现代工业的高精度要求
